“配电箱”应用比较普遍 , 它是数据上的海量参数 , 它可以合理的分配电能 , 方便对电路的开合操作 , 有较高的安全防护等级 , 能直观的显示电路的导通状态 , 一般是构成低压林按电气接线 , 要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上 , 下面分享配电箱中“分配电箱、总配电箱(柜)、开关箱”的标准化配置!
配电箱的基本要求:
1、配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求 。
2、配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求 。
3、配电箱(柜)、开关箱应分设N线、PE线端子板 , 进出线必须通过端子板做可靠连接 , N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接分电箱 , 进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接 , PE线与端子板连接必须采用电气连接 , 电气连接点的数量应比箱体内回路数量多2个 , 1个为PE线进箱体的连接点 , 1个为重复接地的连接点 。
4、配电箱架设应符合下列要求:
(1)配电箱、开关箱在建筑物坠落半径或塔吊臂旋转半径内的必须做双层防护棚 , 并采取隔离措施
【柜 分配电箱、总配电箱、开关箱如何布置,你知道吗?】(2)固定式配电箱、开关箱箱体中心点与地面垂直距离1.4-1.6m 。移动式箱体与地面垂直距离0.8-1.6m 。配电箱、开关箱应装设在坚固、稳定的支架上 。
5、配电室布置应符合下列要求:
(1)配电柜侧面的维护通道宽度不小于1m , 配电室的棚顶与地面的距离不低于3m;
(2)配电柜正面的操作通道宽度 , 单列布置或双列背对背布置不小于1.5m , 双列面对面布置不小于2m;
(3)配电柜后面的维护通道宽度 , 单列布置或双列面对面布置不小于0.8m , 双列背对背布置不小于1.5m , 个别地点有建筑物结构凸出的地方 , 则此点通道宽度可减少0.2m 。

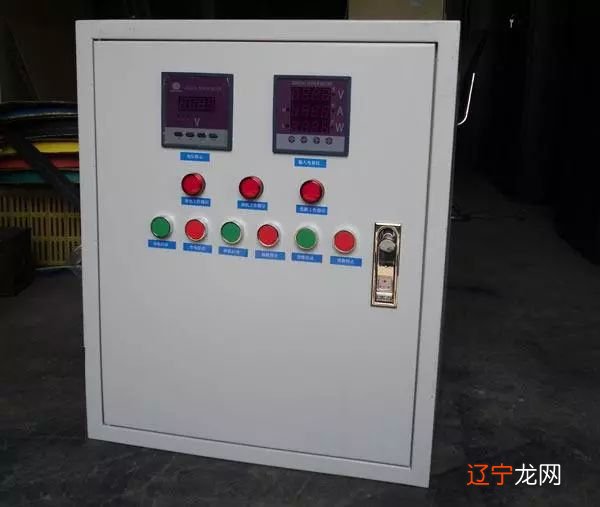

分配电箱

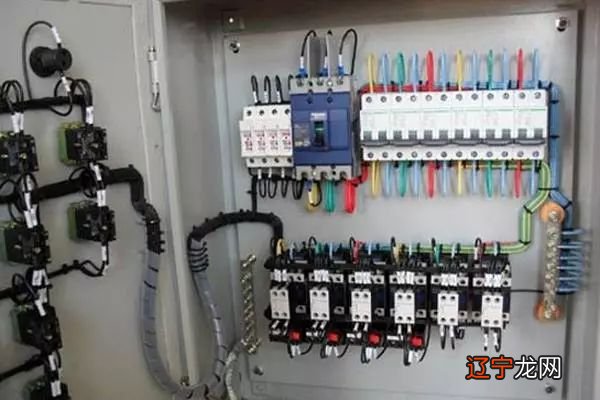

分配电箱(动力回路与照明回路分路配电)内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关(与总配电箱分路设置断路器相适应);采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关;各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关;PE线连线螺栓、N线接线螺栓根据实际需要配置 。
